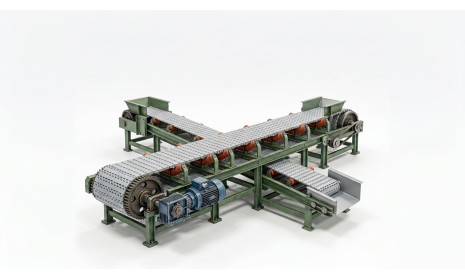

Анатомія конвеєра: з чого складається транспортерна система
На кар'єрі чи складі, у шахті чи виробничому цеху щохвилини переміщуються тонни сировини або готової продукції. Конвеєр з'єднує окремі ділянки в єдиний технологічний ланцюг і забезпечує безперервний потік матеріалу. Коли зупиняється хоча б одна стрічка, зупиняється все виробництво. Люди, техніка та суміжні лінії залишаються без роботи, а підприємство щогодини втрачає гроші.
Простій через поломку конвеєра майже завжди обходиться дорожче, ніж планове обслуговування чи своєчасна заміна зношеного вузла. Часто причиною аварійної зупинки стає не одна фатальна поломка, а комбінація дрібних недоглядів: зношений ролик, невчасно замінений скребок або стрічка, підібрана без урахування реальних навантажень. Розберемо ключові елементи конвеєрних систем і подивимося, як грамотний підбір кожного з них економить кошти підприємства та продовжує термін служби всієї лінії.
Види та вибір конвеєрних стрічок
Стрічка – головний робочий орган конвеєра. Від правильного вибору її типу залежить, скільки років система прослужить без аварійних зупинок:
Гумотканинні стрічки – каркас із кількох тканинних прошарків, обкладений гумою. Витримують удари, абразивне навантаження та перепади температур. Залишаються робочими конячками важкої промисловості – кар'єрів, шахт, металургійних підприємств.
Гумотросові стрічки. Замість тканини каркас утворюють сталеві троси. Застосовуються на великих відстанях транспортування, високих натягах завдяки підвищеній міцності на розрив.
Полімерні стрічки з ПВХ або ПУ. Легкі, гладкі, стійкі до вологи та легко миються. Стали стандартом харчової, фармацевтичної, легкої промисловості план.
Спеціальні стрічки – теплостійкі, маслостійкі, морозостійкі та важкогорючі модифікації для окремих виробничих умов.
Універсального рішення не існує. Стрічка, ідеальна для кар'єру, буде надлишково важкою й дорогою для харчового цеху, а харчова полімерна стрічка миттєво вийде з ладу на гірничому підприємстві. Тип завжди підбирають під конкретні умови експлуатації – вагу вантажу, абразивність матеріалу, температуру, вимоги до гігієни.
Механічна частина та приводні вузли
Стрічка – лише частина історії. Не менш важливо, на чому і як вона рухається.
Ролики та роликоопори
Якість підшипників у роликах і правильно підібраний кут нахилу роликоопор безпосередньо впливають на енергоспоживання конвеєра. Зайве тертя означає, що двигун витрачає більше електроенергії, а стрічка й ролики зношуються швидше. Дешеві ролики з посередніми підшипниками – одна з найпоширеніших причин прихованих перевитрат на конвеєрних лініях.
Приводні та натяжні барабани
Приводний барабан передає стрічці тяглове зусилля від двигуна, а натяжний підтримує потрібний натяг, без якого стрічка провисає, буксує або сходить убік. Разом ці два вузли керують рухом усієї системи. Від їхньої точної настройки залежить рівномірність ходу стрічки. Недостатній натяг спричиняє проковзування на приводному барабані, а надмірний – прискорений знос підшипників і самого полотна стрічки.
Захист конвеєра
Голий метал – один із головних ворогів конвеєра. Без захисного шару барабан швидше кородує, а гладка металева поверхня погано зчіплюється зі стрічкою. Це призводить до:
проковзування;
підвищеного зносу самої стрічки;
нерівномірного руху всієї системи.
Футерування (обгумовування) – нанесення на поверхню барабанів чи інших металевих елементів конвеєра шару гуми або поліуретану, який захищає метал від прямого контакту зі стрічкою та матеріалом, що транспортується.
Ефект від якісного футерування відчутний одразу. Воно захищає дороге обладнання від передчасного зносу, забезпечує стабільне зчеплення барабана зі стрічкою навіть у вологих чи запилених умовах. Гума помітно знижує вібрацію конвеєра, що продовжує життя підшипникам і рамі.
Обслуговування конвеєрних ліній
Рано чи пізно будь-яку стрічку доводиться з'єднувати. Наприклад, при монтажі нової лінії або під час ремонту пошкодженої ділянки. Існує три основні методи.
Окрім самого з'єднання, довговічність стрічки залежить від регулярного очищення. Так, одразу після розвантажувального барабана встановлюють скребки та щітки. Вони знімають залишки матеріалу, що налипає на стрічку, і запобігають передчасному зносу роликів і накопиченню бруду на всій трасі конвеєра.
Сучасні тренди в конвеєрній індустрії
Конвеєрні технології не стоять на місці. Найпомітніше змінюють ринок два напрями:
Енергоефективні стрічки. Знижують опір руху завдяки спеціальним сумішам і конструкції каркаса. Економлять до 15% електроенергії на приводі без втрати міцності.
Датчики моніторингу. Автоматично контролюють порізи та розриви стрічки, її схід убік і перегрів підшипників. Попереджають персонал ще до того, як дрібна несправність переросте в аварійну зупинку.
Висновок
Надійність конвеєра залежить від комплексного підходу. Система працює без збоїв лише тоді, коли стрічка, барабани, ролики та футерування підібрані саме під наявні умови експлуатації, коли враховано навантаження, абразивність, вологість, температуру.
Якщо ви підбираєте комплектуючі для нового конвеєра, плануєте технічний аудит наявної лінії або шукаєте надійного партнера для регулярного сервісного обслуговування – звертайтеся до нас. Ми допоможемо підібрати оптимальне рішення під ваше виробництво, розрахувати економію на енергоспоживанні та подовжити термін служби вашого обладнання.
